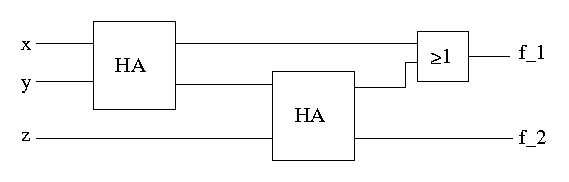

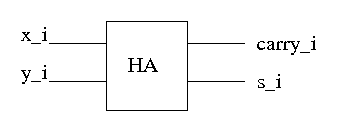

1. AufgabeEin Halbaddierer wird durch folgendes Symbol beschrieben:Welchen Output liefert folgende Schaltung für alle möglichen Inputs? Welchen Sinn könnte die Schaltung haben? 2. AufgabeGegeben sei ein 10-Megabyte Speicher. Exakt um 12 Uhr wird ein Zeichen (1 Byte) eingelesen, um 12.01 Uhr 4 weitere Zeichen, um 12.02 Uhr 16 weitere Zeichen usw. Zu welchem Zeitpunkt können keine weiteren Zeichen mehr eingelesen werden und wieviel Speicherplatz ist dann belegt?3. ÜbungEin Computer besitzt einen Adressbus mit einer Breite von 16 Bit. Wie groß ist der Adressraum des Computers?4. ÜbungWie erkennt der von Neumann Rechner den Maschinen-Datentyp einer Neumann Variablen?5. ÜbungWoher weiß der Prozessor, welcher Maschinenbefehl als nächster ausgeführt werden soll?6. ÜbungWas ist der Unterschied zwischen DRAM und SRAM? Wo werden diese in Computern eingesetzt?7. ÜbungWas bedeutet CISC und RISC? Was sind die Unterschiede?8. ÜbungMit zwei booleschen Variablen lassen sich 16 Operationen ausführen. Dies kann man mit vier Mintermen beschreiben (disjunktive Normalform). Wird jedem dieser Minterme eine Steuervariable zugeordnet, dann kann mit einem vier Bit Steuerwort jede dieser logischen Verknüpfungen ausgewählt werden.Wie lautet das Steuerwort für die Disjunktion, Konjunktion und Negation? Wie lautet die disjunktive Normalform des Volladdierers für s_i? Wie lassen sich beide Formeln verschmelzen, sodass man mit einem 5 Bit Steuerwort zwischen einem Volladdierer und einer logischen Verknüpfung umschalten kann? Wie lautet das 5 Bit Steuerwort für die Disjunktion und die Addition? Zurück zur Vorlesung Home Klick hier! |
